Схема синаптических контактов

Рис. 1. Схема синаптических контактов (рис. В.Ф. Сазонова)

1 – передающий нейрон; 2 – воспринимающий нейрон;

3 – тормозный нейрон (пресинаптический);

4 – тормозный нейрон (постсинаптический).

Светлые – отростки возбуждающихся нейронов (1 и 2),

темные – отростки тормозных нейронов (3 и 4).

Постсинаптические (субсинаптические) мембраны черные.

На внутренней стороне пресинаптических мембран видны пузырьки (везикулы) с медиатором.

Контакты нейронов: 1/2 – возбуждающий синапс;

3/1 – тормозный синапс (пресинаптического торможения);

4/2 – тормозный синапс (постсинаптического торможения).

Прямые стрелки показывают направление движения распространяющегося возбуждения, изогнутые – потоки ионов через каналы постсинаптических (субсинаптических) мембран, которые открываются медиаторами.

Источник: Сазонов В.Ф. Понятие и виды торможения в физиологии центральной нервной системы: Учебно-методическое пособие. Ч. 1. Рязань: РГПУ, 2004. 80 с.

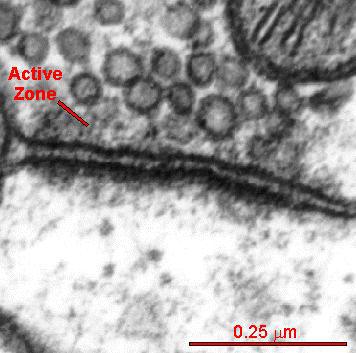

Электронная фотография реального синапса, выделяющего нейротрансмиттер в активной зоне

Обратите внимание на утолщённую постсинаптическую мембрану по сравнению с пресинаптической и на пузырьки-везикулы в пресинаптичческом окончании сверху.
